projet 4 temps : le NABUCHO 4T un savage à 8 roues
bonjour à tous,
suite à l'implantation du moteur 4 temps ,voici un des projets en cours le NABUCHO 4T !
reprise du chassis du NABUCHO 884 pour implanter le moteur en le changeant de sens car celui ci est maintenant dans le sens du chassis !
ceci afin d'avoir le souffle d'air chaud des cylindres sur l'arriére et non comme sur son cousin NITRO à l'envers ce qui aurai mis les ventilateurs de refroidissement à contre courant . . .

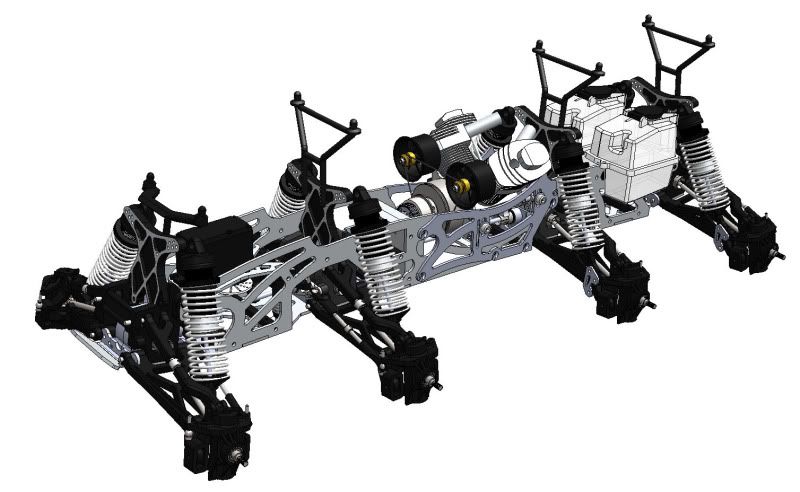

voici la vue sans carrosserie et sans roues:

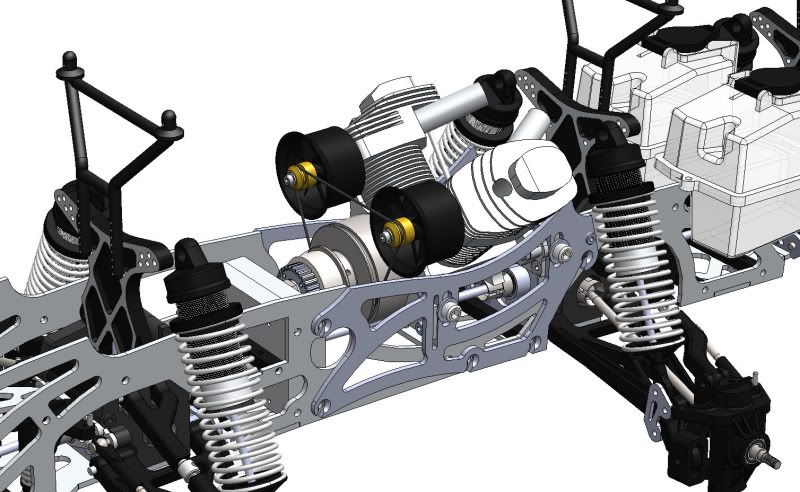

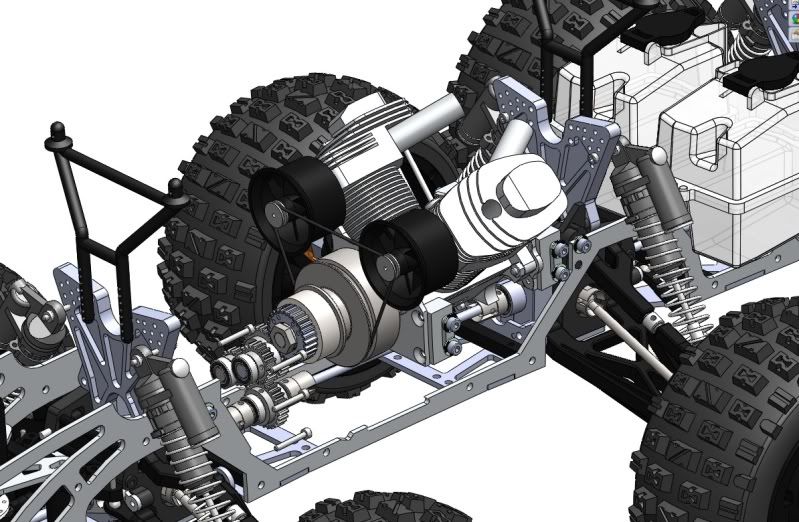

détail du montage du moteur

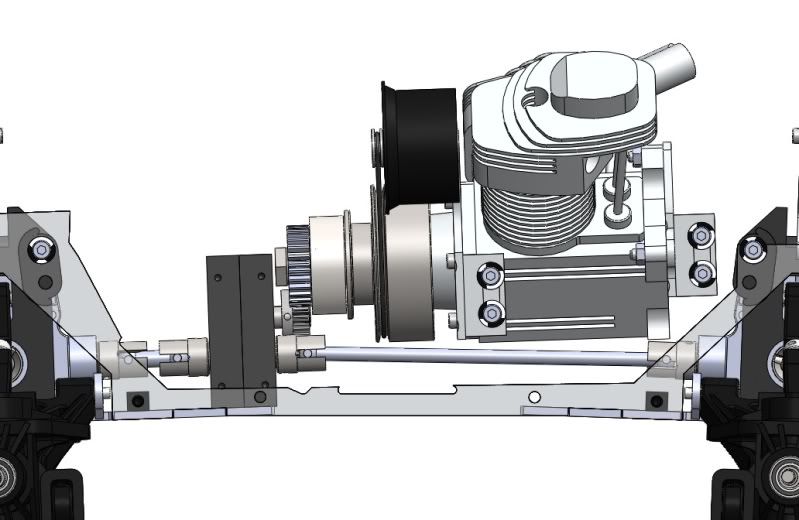

et de profil pour voir que la boite de vitesse est fixé aussi sur la platine inférieure du chassis
le moteur sera fixé sur le renfort de chassis ce qui lui permettra un démontage rapide pour maintenance ou pour le fixé sur un autre chassis tel que le 4T savage 4 temps en cours de conception.
à bientot pour la suite de la conception
suite à l'implantation du moteur 4 temps ,voici un des projets en cours le NABUCHO 4T !
reprise du chassis du NABUCHO 884 pour implanter le moteur en le changeant de sens car celui ci est maintenant dans le sens du chassis !
ceci afin d'avoir le souffle d'air chaud des cylindres sur l'arriére et non comme sur son cousin NITRO à l'envers ce qui aurai mis les ventilateurs de refroidissement à contre courant . . .
voici la vue sans carrosserie et sans roues:
détail du montage du moteur
et de profil pour voir que la boite de vitesse est fixé aussi sur la platine inférieure du chassis
le moteur sera fixé sur le renfort de chassis ce qui lui permettra un démontage rapide pour maintenance ou pour le fixé sur un autre chassis tel que le 4T savage 4 temps en cours de conception.
à bientot pour la suite de la conception
Patoch- Admin
- Nombre de messages : 240
Age : 55
Localisation : VALENCE dans la DROME 26000
Date d'inscription : 14/05/2008
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
Salut,
un beau "petit" monstre
Djbobnico
un beau "petit" monstre
Djbobnico
Djbobnico- Nombre de messages : 345
Age : 46
Localisation : Essonne
Date d'inscription : 20/01/2010
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
Salut
comme a l'habitude regarde les 3D c'est un réel plaisir , comme a chaque fois aussi les solutions technique évolues , le système de démontage rapide du moteur via les renforts châssis , c'est vraiment terrible , que dire du système de réduction qui va ici remplacer avantageusement la BV d'origine , bref ça avance
Rico
comme a l'habitude regarde les 3D c'est un réel plaisir , comme a chaque fois aussi les solutions technique évolues , le système de démontage rapide du moteur via les renforts châssis , c'est vraiment terrible , que dire du système de réduction qui va ici remplacer avantageusement la BV d'origine , bref ça avance
Rico
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
bonjour messieux,
pour faire plaisir à notre bon amis RICO, voici ou j'en suis de la conception du 8 roues 4Temps:

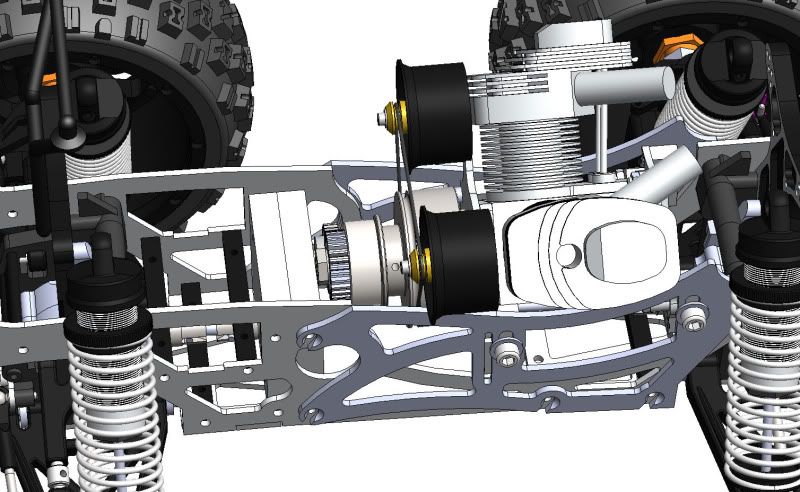

implantation du moteur sur un chassis démontable du reste de la structure, celui-ci à plusieur fonction :
démontage et remontage du moteur sans reglage de l'entre-dents ( le reglage se fait dans ce sous-chassis)
renforcement du chassis principal entre les deux ponts centraux

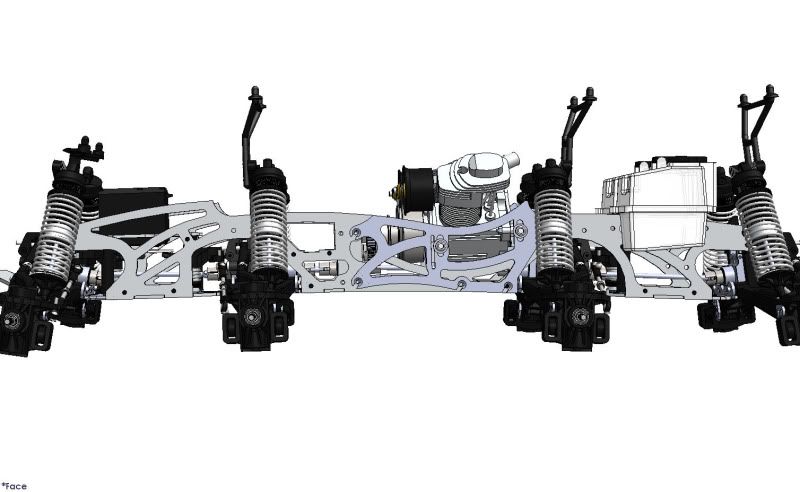

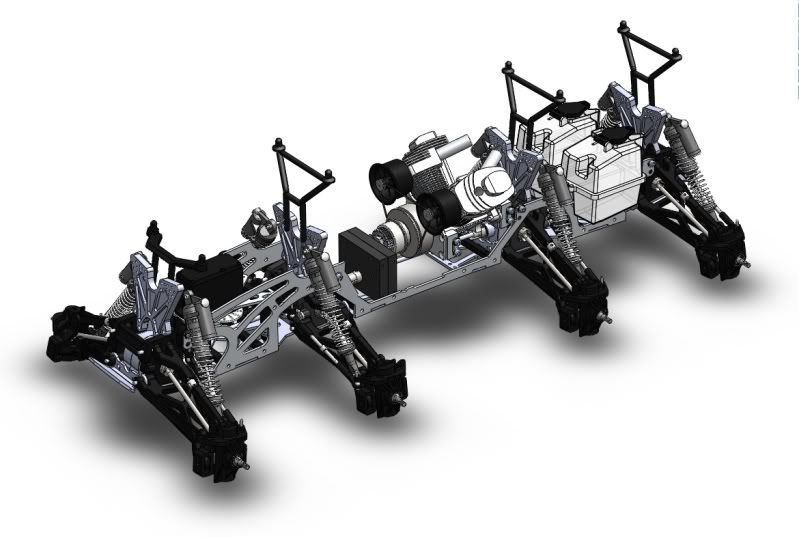

et voici le chassis dans son ensemble

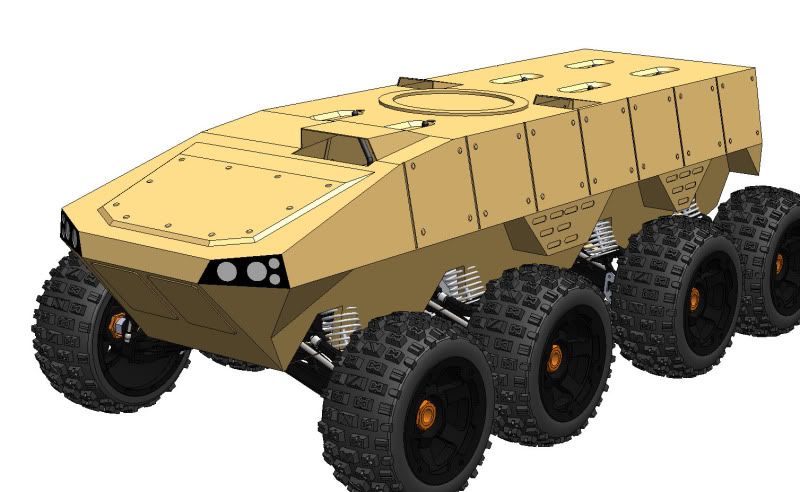

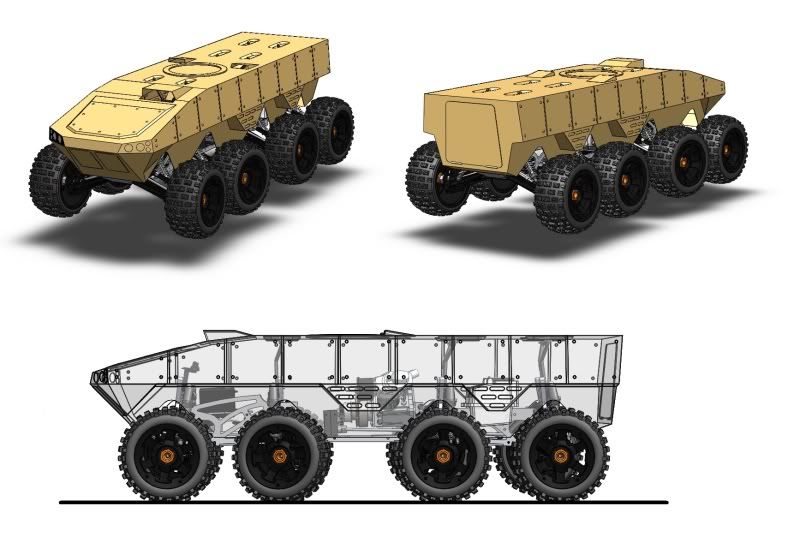

et avec sa caro et ses roues
pour faire plaisir à notre bon amis RICO, voici ou j'en suis de la conception du 8 roues 4Temps:
implantation du moteur sur un chassis démontable du reste de la structure, celui-ci à plusieur fonction :
démontage et remontage du moteur sans reglage de l'entre-dents ( le reglage se fait dans ce sous-chassis)
renforcement du chassis principal entre les deux ponts centraux
et voici le chassis dans son ensemble
et avec sa caro et ses roues
Patoch- Admin
- Nombre de messages : 240
Age : 55
Localisation : VALENCE dans la DROME 26000
Date d'inscription : 14/05/2008
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
Patoch a écrit:bonjour messieux,
pour faire plaisir à notre bon amis RICO, voici ou j'en suis de la conception du 8 roues 4Temps:
Salut
oui un vrai plaisir de voir de nouveau des petits 3D , et surtout sur le fait que le projet est de nouveau sur les rails , bon je vais me booster sur ma rééducation , histoire de reprendre un peut le bricolage , bientôt 7 mois d'arrêt ça commence a faire long , en tout cas un grand merci Patrice
Rico
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
Salut Rico,
sacré boulot de CAO comme d'hab' je suis admiratif, ça me conforte dans l'idée de me remettre à solidworks !! Je viens de le récupérer, le temps que je me reforme à ça vu que le bac STI est loin et je pourrai aussi laisser libre cours à toutes mes idées.
Bonne continuation pour tes projets!
sacré boulot de CAO comme d'hab' je suis admiratif, ça me conforte dans l'idée de me remettre à solidworks !! Je viens de le récupérer, le temps que je me reforme à ça vu que le bac STI est loin et je pourrai aussi laisser libre cours à toutes mes idées.
Bonne continuation pour tes projets!
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
Christophe a écrit:Salut Rico,
sacré boulot de CAO comme d'hab' je suis admiratif, ça me conforte dans l'idée de me remettre à solidworks !! Je viens de le récupérer, le temps que je me reforme à ça vu que le bac STI est loin et je pourrai aussi laisser libre cours à toutes mes idées.
Bonne continuation pour tes projets!
merci christophe c'est pas mal SW pour bosser mais ya des truc chiant sur ce logiciel qui merde (comme tant d'autre) comem par exemple les configuration d'ensemble qui perde les pédales
sinon coté projet sa avance mais en sous marins car le temps presse
Patoch- Admin
- Nombre de messages : 240
Age : 55
Localisation : VALENCE dans la DROME 26000
Date d'inscription : 14/05/2008
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
Content de voir que ce projet avance !
Vivement la suite
Vivement la suite
J.M.Fangio- Nombre de messages : 48
Age : 39
Localisation : Entre Bordeaux - Limoges et Besancon !
Date d'inscription : 09/10/2011
Re: projet 4 temps : le NABUCHO 4T un savage à 8 roues
Patoch des news ?
J.M.Fangio- Nombre de messages : 48
Age : 39
Localisation : Entre Bordeaux - Limoges et Besancon !
Date d'inscription : 09/10/2011
