projet 4 temps , boite de vitesse

Message par Patoch le Mar 22 Mar - 15:05

bonjour
dans le cadre du 4temps je dois créer une boite de vitesse resistant au couple et sortant un rapport en fonction du régime moteru spécifique du 4 temps ; soit un régime maxi de 9500 tr/mn .
under the 4temps I need to create a gearbox torque resistance and releasing a report based on the specific plan moteru 4 stroke, or a max speed of 9500 rpm.

si je parts du fait que le régime ralentis avoisine les 900-1000 tr/mn et au maxi exploitable 9000 tr/mn , j'ai une cascade de rapports tel quel :
Arrow rapport primaire cloche sur couronne 28/28 dents
Arrow rapport secondaire 18/20
Arrow rapport de sortie boite 20/25
Arrow rapport de differentiel 9/29

ce qui me donne une vitesse maxi à 9000 tr/mn de 60 km/h
if I share the fact that the idle is around 900-1000 rpm and maximum usable 9000 rpm, I have a cascade of reports as is:
: arrow: primary ratio ring bell on 28/28 teeth
: arrow: secondary report 18/20
: arrow: report output box 20/25
: arrow: report of differential 9 / 29

which gives me a top speed at 9000 rpm for 60 km / h

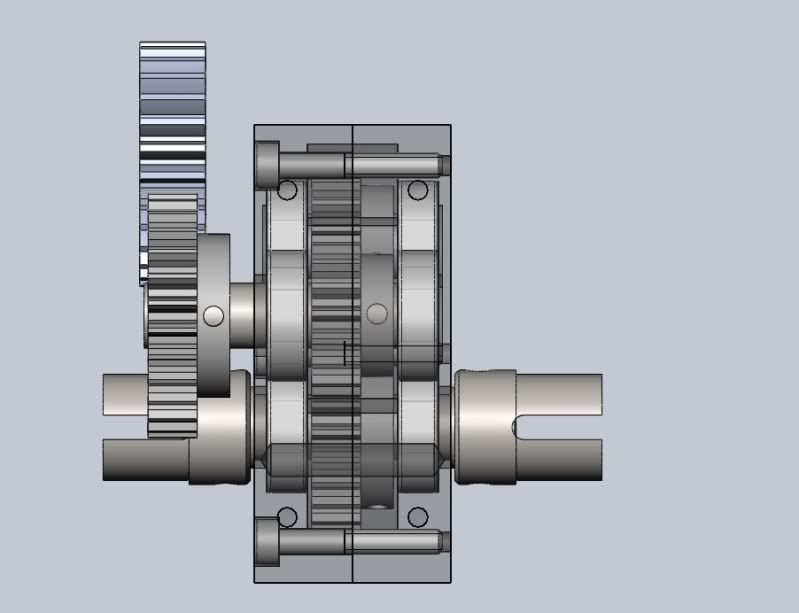

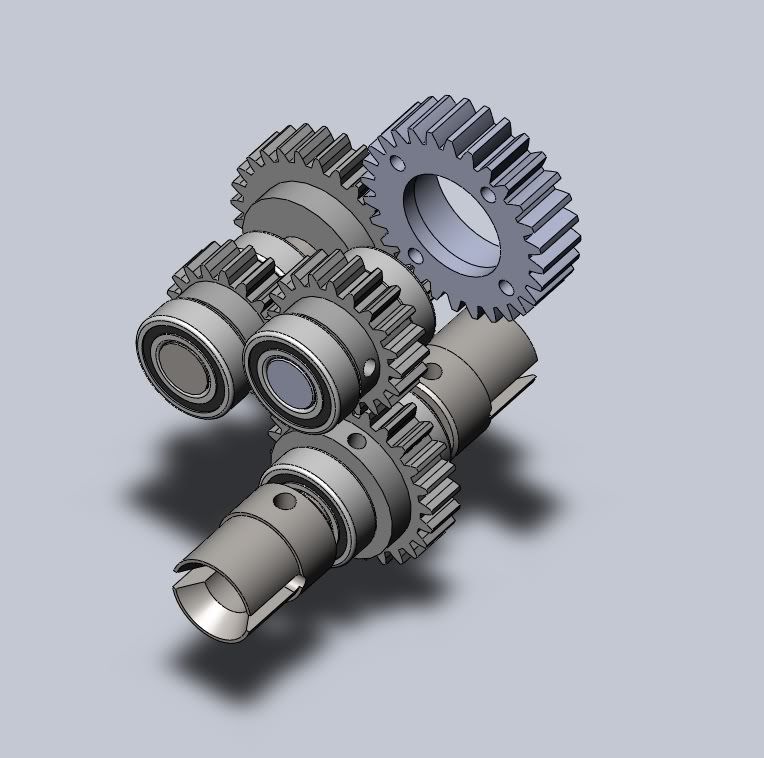

voila la conception de la boite avec la chaine cinématique des engrenages:
here is the design of the box with the drive train of gears:

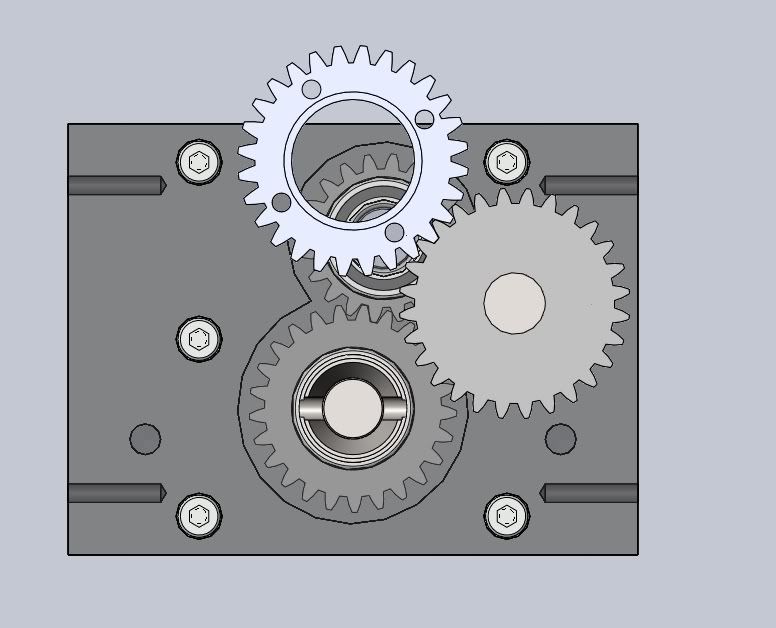

l'axe secondaire est celui du haut et l'axe d'entrée de boite est entre le secondaire et celui de sortie !
ce qui m'a permis de compacter cette boite au maximum

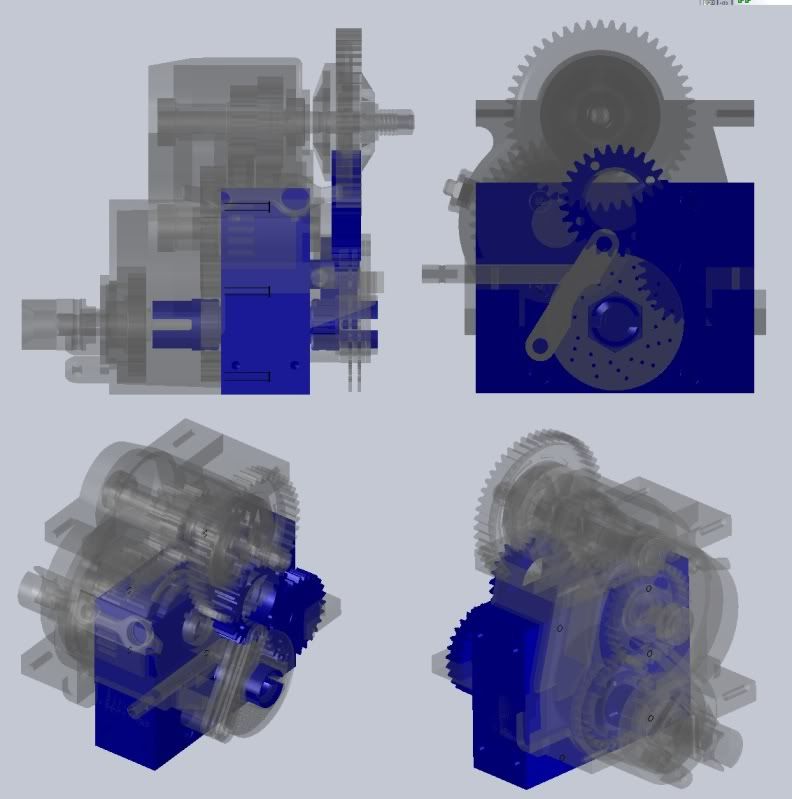

petit comparatif entre HPI et cette boite
the secondary axis is the axis and high input box is between the secondary and the output!
which allowed me to pack up this box
little comparison between HPI and this box




d'autre vues other views







Dernière édition par Patoch le Mar 10 Mai - 9:19, édité 1 fois
avatar
Patoch
Admin
Admin

Masculin Nombre de messages : 240
Age : 49
Localisation : VALENCE dans la DROME 26000
Date d'inscription : 14/05/2008

Revenir en haut Aller en bas

Re: projet 4 temps , boite de vitesse

Message par Djbobnico le Mar 22 Mar - 16:27

Re,

un petit gain de place ne peut faire que du bien pour pouvoir loger plus facilement le moteur 4T.

Chapeau messieur Patoch Cool

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: projet 4 temps , boite de vitesse

Message par Rico le Mar 22 Mar - 16:40

Djbobnico a écrit:Re,

un petit gain de place ne peut faire que du bien pour pouvoir loger plus facilement le moteur 4T.

Chapeau messieur Patoch Cool

Djbobnico

Salut,

oui il est clair que encombrement de la BV HPI était un soucis dans l'implantation châssis avec le 4 temps , enfin surtout sur le 8X8 pour garder un empattement raisonnable , de plus vue le couple que va générer le moteur Laser , la BV HPI n'aurait certainement pas résister longtemps , en tout cas il est clair que patoch s'éclate bien sur ce projet 4 temps et ça sa fait plaisir Cool , aller deux boites pour Rico Laughing

Rico

_________________
avatar
Rico
Fondateur
Fondateur

Masculin Nombre de messages : 780
Age : 49
Localisation : Val d'Oise
Date d'inscription : 06/05/2008

http://hpibaja.easyforumpro.com/

Revenir en haut Aller en bas

Re: projet 4 temps , boite de vitesse

Message par J.M.Fangio le Lun 16 Avr - 21:37

Du beau boulo ! Shocked
avatar
J.M.Fangio

Masculin Nombre de messages : 48
Age : 33
Localisation : Entre Bordeaux - Limoges et Besancon !
Date d'inscription : 09/10/2011

Revenir en haut Aller en bas

Re: projet 4 temps , boite de vitesse

Message par Patoch le Jeu 27 Juin - 16:55

bonjour à tous,
suite au développement du 4T j'ai repris l'étude de la boite, en la simplifiant .
j'ai même supprimer l'axe intermédiaire et décaler l'axe d'entre pour avoir l'axe moteur dans l'axe de la voiture.

du coup j'ai installer un quadruple disque en freinage directement sur la boite.

voila les images 3D




j'attends les bloc la semaine prochaine et la suite sous 3-4 semaines pour le taillage des pignons

j'ai prévu de pouvoir passer 1 à 2 dents en plus ou en moins pour ajuster la démultiplication interne.
avatar
Patoch
Admin
Admin

Masculin Nombre de messages : 240
Age : 49
Localisation : VALENCE dans la DROME 26000
Date d'inscription : 14/05/2008

Revenir en haut Aller en bas

Re: projet 4 temps , boite de vitesse

Message par J.M.Fangio le Ven 28 Juin - 13:40

Y'a qu'une seul vitesse du coup ?scratch
avatar
J.M.Fangio

Masculin Nombre de messages : 48
Age : 33
Localisation : Entre Bordeaux - Limoges et Besancon !
Date d'inscription : 09/10/2011

Revenir en haut Aller en bas

Re: projet 4 temps , boite de vitesse

Message par Rico le Ven 5 Juil - 17:27

J.M.Fangio a écrit:Y'a qu'une seul vitesse du coup ?scratch

Salut,a

en fait pas de vitesse juste une réduction , un peut comme un Flux en fait , a la seul différence c'est que le 4 temps ne prend que 9000 tr/m , mais avec pas mal de couple , quoi qu'il en soit encore beaucoup d'inconnues sur ce projet , car jamais fait avant , en gros tout a faire et surtout à tester , la mise au point ne sera pas évidente , mais a vrai dire c'est ça qui est bon, l'inconnue , si c'était gagner d'avance ça ne serait sport , quoi qu'il en soit la boite est la , ce qui permet de vraiment avancer sur ce beau projet.

Rico

_________________
avatar
Rico
Fondateur
Fondateur

Masculin Nombre de messages : 780
Age : 49
Localisation : Val d'Oise
Date d'inscription : 06/05/2008

http://hpibaja.easyforumpro.com/

Revenir en haut Aller en bas

Re: projet 4 temps , boite de vitesse

Message par J.M.Fangio le Sam 6 Juil - 0:28

Super merci Rico pour les précisions Very Happy
avatar
J.M.Fangio

Masculin Nombre de messages : 48
Age : 33
Localisation : Entre Bordeaux - Limoges et Besancon !
Date d'inscription : 09/10/2011

Revenir en haut Aller en bas
