Savage Flux Nabucho 8x8x4 => 8x8x8

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Jeu 4 Nov - 23:31

Bonjour,

me v'là dans la catégorie poids lourd What a Face les 8 roues

L'idée, boitier récepteur à l'avant, moteur/boite au milieu, les accus à l'arrière et le controlleur entre la boite et la 3ème tour:



Les roues utilisées, qui dis nouveau Savage, dis nouvelles roues:
- Pneus HPI GT rèf HPI 4464, largement utilisé içi pour nos Savages à double, triple ou quadruple essieus, ils ont fait leur preuve
- Jantes HPI Warlock couleur chrome mat rèf HPI 3193, très peu utilisé (jamais vu)

Pour comparer:

jante chrome mat et jante chromée



La différence de structure par rapport au pneus GT-2, les GT ont plus "d'épaule" et des crampons plus prononcés





Par rapport aux pneus Goliath (utilisé par Patoch sur le Nabucho et sur mon 1er 6x6), le grand frère du pneus GT





Et enfin le poids, avec qq grammes en + dû à une bande de scotch (large et élastique) que j'ai collé à l'intérieur de la bande de roulement de chaque pneus pour essayer de limiter la déformation en centrifuge Arrow on verra ce que çà donne ...



Une roue pneus Goliath sur jante Phaltline c'est env 500 grs Shocked sur un Nabucho çà fait 4 kgs de roues Suspect
d'où mon choix de rester avec des roues de 160mm ce qui fait env 2,72 kgs de roues... car mon 8 roues n'aura qu'un moteur, le Tork 2200kv, env 5 chevaux.

A suivre bounce

Djbobnico


Dernière édition par Djbobnico le Mer 29 Déc - 11:44, édité 5 fois
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Patoch le Ven 5 Nov - 10:29

miammmmm

c'est encore un big monster qui va arriver !

vite vite d'autre image Wink
avatar
Patoch
Admin
Admin

Masculin Nombre de messages : 240
Age : 49
Localisation : VALENCE dans la DROME 26000
Date d'inscription : 14/05/2008

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Rico le Ven 5 Nov - 13:01

Salut,

je me doutais , en fait je le savais Laughing , j'ai mes sources Wink , hâte de voir aussi la suite , Mr Flux va encore frapper lol! , bref un 8 roues de plus il était temps cheers

Rico

_________________
avatar
Rico
Fondateur
Fondateur

Masculin Nombre de messages : 780
Age : 49
Localisation : Val d'Oise
Date d'inscription : 06/05/2008

http://hpibaja.easyforumpro.com/

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Ven 5 Nov - 22:50

Patoch a écrit:miammmmm

c'est encore un big monster qui va arriver !

vite vite d'autre image Wink

Et il aura une carrosserie, .... lui ..., pour ce couvrir quand il fait froid santa
Bon certe, elle sera simple, c'est la moins cher des carrosseries vierge HPI, et il m'en faut "3" drunken
Elle sera donc du type "rallongé", mais pas en pick-up pirat


Rico a écrit:Salut,

je me doutais , en fait je le savais , j'ai mes sources , hâte de voir aussi la suite , Mr Flux va encore frapper , bref un 8 roues de plus il était temps

Rico

Arrgghh,...., ben oui se sera avec un chassis Nabucho Twisted Evil






geek

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Patoch le Ven 5 Nov - 23:05

waouuuuuuuuuuuuuuu

je vois un 8 pattes en arriére plans Laughing Laughing Laughing Laughing Laughing

comment ??? une caro !!!!

vite vite je retroune au garage pour ma carro de 8 roues
avatar
Patoch
Admin
Admin

Masculin Nombre de messages : 240
Age : 49
Localisation : VALENCE dans la DROME 26000
Date d'inscription : 14/05/2008

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Sam 6 Nov - 23:44

Aller c'est parti.

Pour commencer des détails sur la direction, car il y a 4 roues à faire tourner, sur ce coup là, je suis largement aidé par les autres posts du forum, mais avec intrégration du boitier récepteur, inédit sur un Nabucho, servo de direction placé au milieu (normalement il est sur le côté), utilisation d'un palonnier alu double et création d'une biellette de direction supplémentaire rallongée (créée à partir d'un tirant du Trophy et de 2 chapes de BigBore) car celle d'origine est trop courte.
Ce que j'avais prévu avant de recevoir le chassis, la double direction sur roulements avec aux commandes un petit Hitec HS5955TG de 24 kgs...



Mais une fois monté sur le skid, petite surprise qui tourne à mon avantage



Les colonnes de direction du 2 ème essieu tombent pil-poil sur le boitier cheers y a plus qu'à percer, mettre 2 rondelles de chaque côté pour que le boitier soit de niveau et que les roulements ne soient pas bloqués lors du serrage et le tour est joué Cool



Et avec les cellules montées

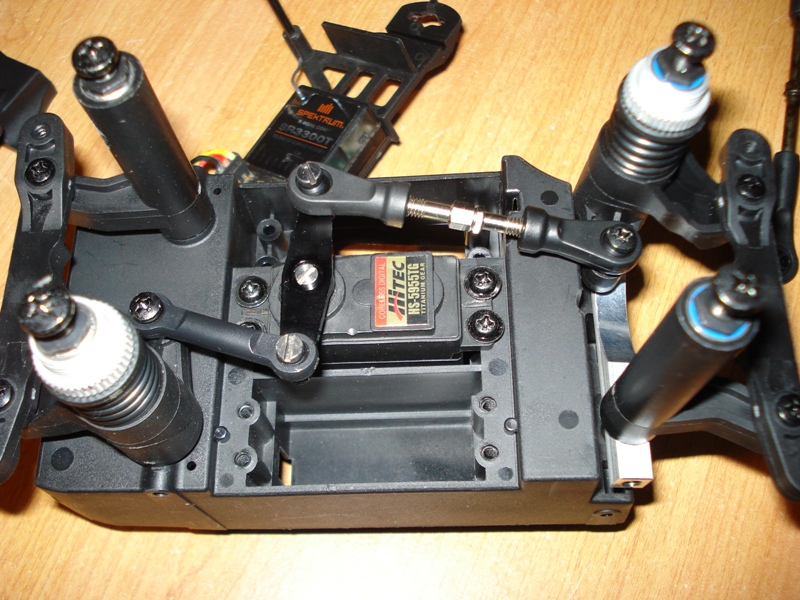

Sur le palonnier double, d'un côté la biellette de direction avant est montée sur le trou le plus éloigné de l'axe du servo et de l'autre côté j'ai repercé un trou (en rouge) pour fixer la biellette de direction du 2ème essieu à mi-distance entre l'axe du servo et le trou le + éloigné, l'effet Akerman est bien pris en compte Wink



Première vue d'ensemble,



la plaque support moteur HD à subit un passage à la fraise pour éliminer qq parties superflues (j'ai préféré enlever de la matière sur la plaque que sur le chassis clown ) et le support controleur a été fait avec une plaque support moteur du XL





Le rack lipos (celui de mon 6x6 XL) a été légèrement modifié pour qu'il s'adapte aux trous déjà percé sur le chassis (ceux pour les supports réservoir de bibine pour thermique)



Et içi je pense que je vais me faire une poutre alu sur mesure, y a tout juste 2mm entre le skid et la boite de vitesse.



Pour la carrosserie, il faut que je me commande de la petite boulonnerie inox, donc week-end prochain assemblage et peinture Rolling Eyes

Il aurai fait beau aujourd'hui, je lui aurai mis le vrai controleur (c'est juste le boitier vide sur les photos) et il aurai fait un petit tour Mad

Voilà pour aujourd'hui Arrow

Ah oui j'oubliai, j'ai donc 2,7kgs de roues et 7,2kgs pour le reste en ordre de fonctionnement avec 2 lipos 3S
= 9,9kgs affraid faut rajouter la carrosserie et le controleur Shocked

Djbobnico


avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Sam 20 Nov - 22:22

Bonjour tout le monde,

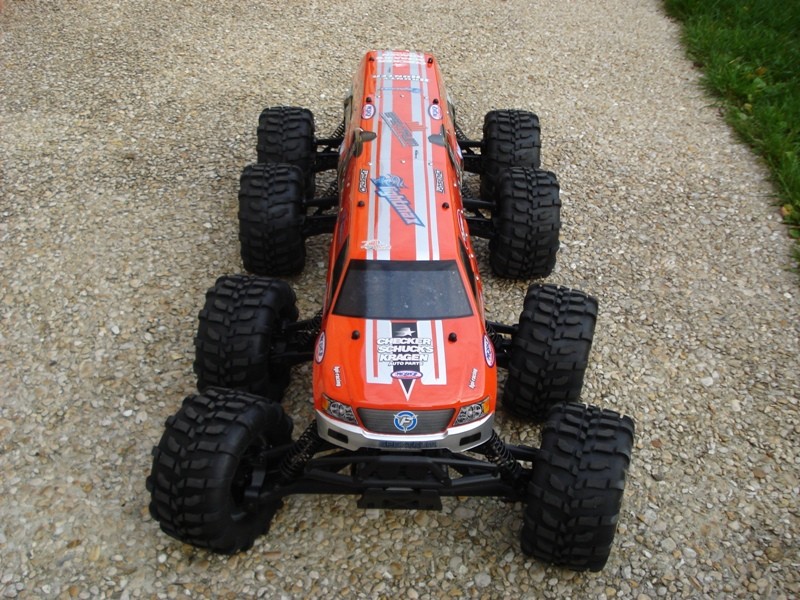

voilà la carrosserie de mon Flux à 8 roues cheers et quelques étapes de sa conception.

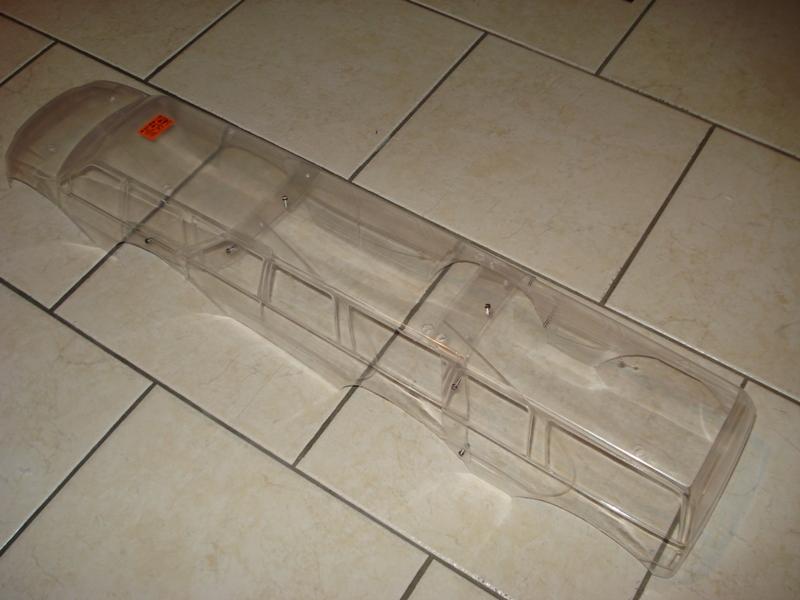

La base, 3 carrosseries du Bounty Hunter, facilement rallongeable tout en gardant les découpes de passage de roues prévues

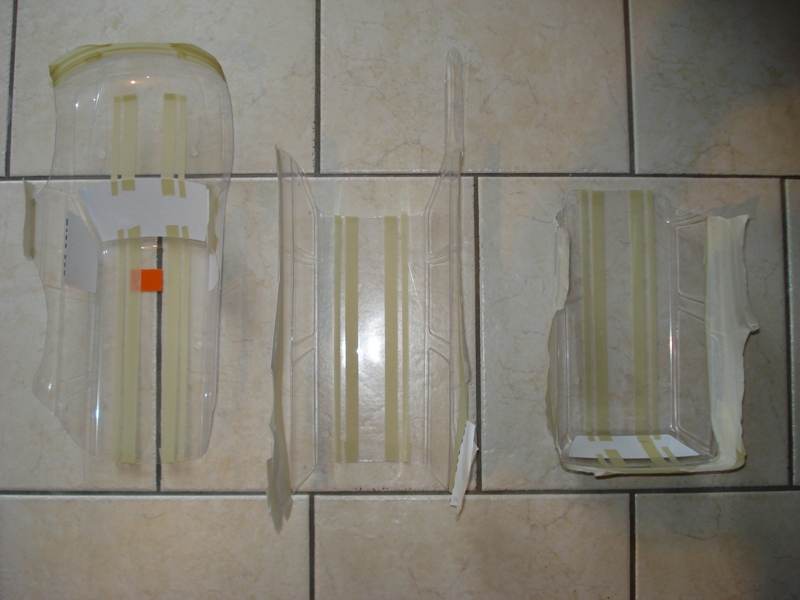

Pose des scotchs de masquage









Peinture







Une couche de noir pour teinter les vitres et faire une finition intérieur + un vernis, je l'ai acheté pensant que c'était du noir (le bouchon est noir) il s'appel Saphir, c'est en fait un vernis pailleté sunny

On retire le films protecteur, on boulonne les 3 parties

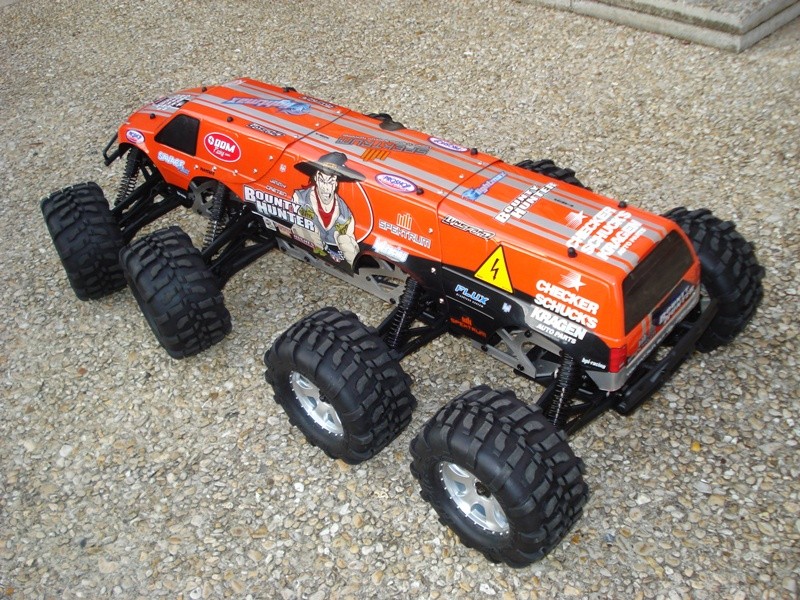

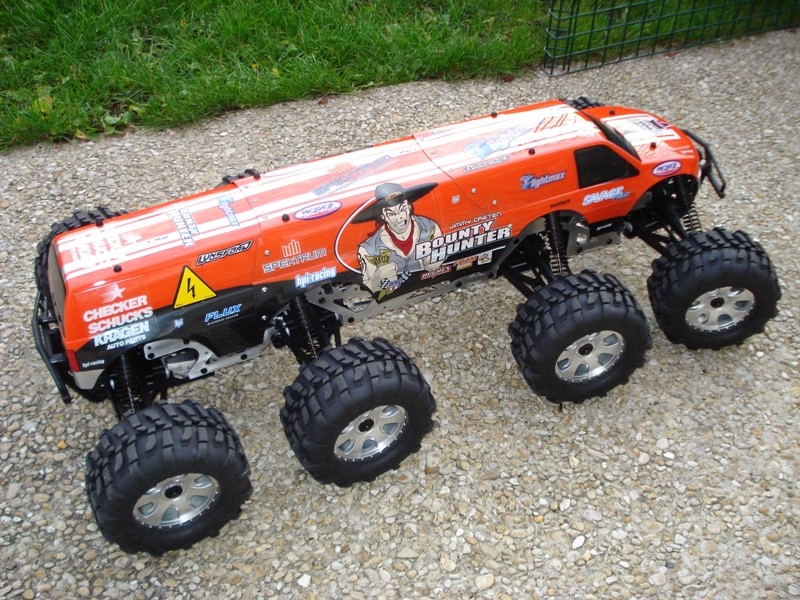

Pose des autocollants et voilà le résultat Arrow un TGV 1ère génération What a Face















1er test aujourd'hui Arrow stopé au bout de 30s Suspect je n'ai pas mis le frein filet sur la visse du pignon moteur clown

Voilà une petite vidéo indoor



Essais dans la nature dès que possible Rolling Eyes

Je vais également étudier un possible passage en 8x8x8 study j'ai la place sous les accus ...

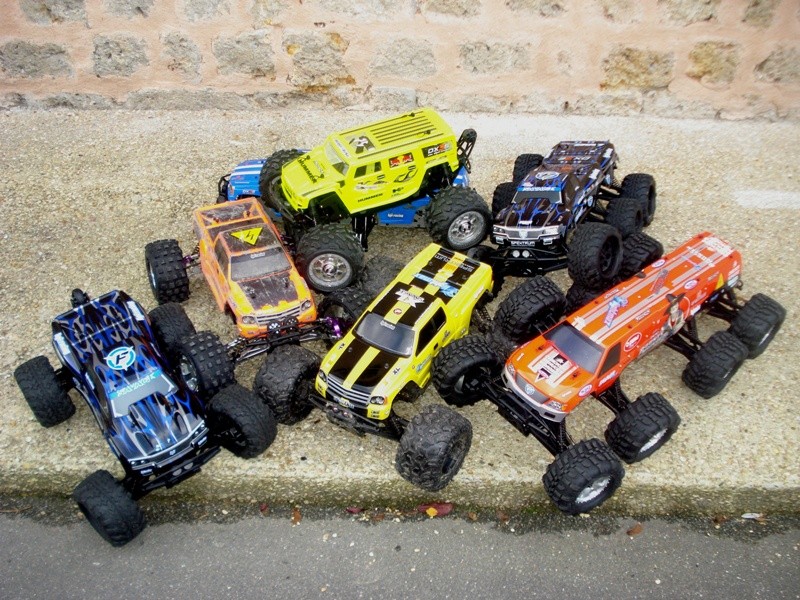

Une photo de famille



A+

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Remes67 le Dim 21 Nov - 17:35

Salut
Il est trop classe ton TGV!!!!

Remes67

Nombre de messages : 35
Age : 34
Localisation : Wasselonne 67 Alsace
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Rico le Lun 22 Nov - 13:32

Salut,

la classe a Dallas Cool , en fait tu est le deuxième a avoir habiller un Savage 8 roues , vrai que c'est pas facile a réaliser une carro sympa , de plus ici 3 carro a acheter pour en faire une , ça douille Embarassed , déja pour les 6 roues deux ça fait mal d'en détruire une , enfin le résultat est la , en tout cas avec ta photo de Famille Cool ça va mieux maintenant , 4 Proto sur Bases Savage et nucléaire en plus Shocked , bref terrible Wink

Rico

_________________
avatar
Rico
Fondateur
Fondateur

Masculin Nombre de messages : 780
Age : 49
Localisation : Val d'Oise
Date d'inscription : 06/05/2008

http://hpibaja.easyforumpro.com/

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Lun 22 Nov - 14:35

Rico a écrit:Salut,

la classe a Dallas Cool , en fait tu est le deuxième a avoir habiller un Savage 8 roues , vrai que c'est pas facile a réaliser une carro sympa , de plus ici 3 carro a acheter pour en faire une , ça douille Embarassed , déja pour les 6 roues deux ça fait mal d'en détruire une , enfin le résultat est la , en tout cas avec ta photo de Famille Cool ça va mieux maintenant , 4 Proto sur Bases Savage et nucléaire en plus Shocked , bref terrible Wink

Rico

Merci Rico Cool

Comme je l'ai dis plus haut, je voulais faire simple et facile a réaliser, cette carro s'y prète très bien, il faut compter un peu moins de 100 euros au total pour les 3 carrosseries + 3 bombes de peintures (orange 107ml, gris 107ml, noir 150ml) + en bonus un vernis pailleté sunny

Bon c'est vrai que ce Flux devrait moins se retourner mais en trial c'est aussi possible... pirat

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Sam 27 Nov - 18:28

Salut,

voilà 2 petites vidéos faites aujourd'hui, oups ... l'apn Rolling Eyes





Sur un BL c'est le moteur qui fait le freinage Arrow pour info un rapport de transmission réduit augmente la puissance de freinage What a Face , en laissant le réglage d'origine, je bloque les 8 roues ...

Suivi d'une petite scéance photos avec les Flux de mon voisin, celui de son fils et les miens
y a un peu plus de 15000kv en présence Twisted Evil Twisted Evil Twisted Evil







A+

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Rico le Dim 28 Nov - 11:15

Salut,

sympa la photo de famille avec le voisin Very Happy , quand au 8X8 , c'est quand même affraid , et je me dit quand même solide les nouveau dif 9X29 , car sur le bitume avec des freinages de trapeurs lol! , les coniques sur les cellules du milieu ne doivent pas être a la fête , en tout cas c'est définitif , tu sera Mr FLUX cheers Wink

Rico

_________________
avatar
Rico
Fondateur
Fondateur

Masculin Nombre de messages : 780
Age : 49
Localisation : Val d'Oise
Date d'inscription : 06/05/2008

http://hpibaja.easyforumpro.com/

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Dim 28 Nov - 11:24

Salut,

Merci Wink

Dès que Duff a terminé sa carro, je monte dans le 95 Twisted Evil

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Rico le Dim 28 Nov - 11:39

Djbobnico a écrit:Salut,

Merci Wink

Dès que Duff a terminé sa carro, je monte dans le 95 Twisted Evil

Djbobnico


Wink cheers

_________________
avatar
Rico
Fondateur
Fondateur

Masculin Nombre de messages : 780
Age : 49
Localisation : Val d'Oise
Date d'inscription : 06/05/2008

http://hpibaja.easyforumpro.com/

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par ridge le Mar 30 Nov - 12:48

Bonjour "MONSIEUR FLUX"
Une très belle réalisation que ce 8x8, une caro à tomber cheers
Une sortie de type trial avec une machine comme celle la doit être impressionnante sur des franchissements complexes.
Encore félicitation pour la réalisation, chapeau bas king

_________________
Ma Chaine  Arrow
avatar
ridge
Admin
Admin

Masculin Nombre de messages : 179
Age : 48
Localisation : La Rochelle
Date d'inscription : 09/05/2008

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Mar 30 Nov - 16:43

Salut Ridge,
Ridge a écrit:Bonjour "MONSIEUR FLUX"
Une très belle réalisation que ce 8x8, une caro à tomber cheers
Une sortie de type trial avec une machine comme celle la doit être impressionnante sur des franchissements complexes.
Encore félicitation pour la réalisation, chapeau bas king

Merci Wink

Et en 8x8x8 çà va passer encore mieux Cool
Je viens de recevoir un kit pignons Novak de 9, 10 et 11 dents, je m'tâte pour mettre le 9, ..., il va grimper aux arbres Twisted Evil
J'ai récupérer une plaque alu de 1mm d'épaisseur pour faire un skid intégrale pour protéger tout le dessous car çà va frotter en franchissement et je ne voudrait pas abîmer le joli chassis Rolling Eyes

Niveau suspensions bounce et pour ne pas changer les vieilles habitudes, j'ai mis 8 Bigbores avec une câle de 20mm, j'ai utilisé le tube de 40mm fournit d'origine que j'ai coupé en 2 Arrow Il s'affaisse légèrement sur l'arrière dû au poids des lipos (900grs), on verra lors des essais de franchissement, mais je pense que je vais garder cette souplesse Basketball

A suivre Arrow

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Duff le Mar 30 Nov - 18:37

YOP YOP!!!!!
Djbobnico a écrit:
Dès que Duff a terminé sa carro, je monte dans le 95 Twisted Evil

Djbobnico

Pression sur mes épaules là!!!!
Je suis encore sur la structure, et je pense finir d'ici fin décembre, ça devrais donc être bon pour début janvier....... cheers

duff (je me lasse pas de voir ta vidéo.... sunny )
avatar
Duff

Masculin Nombre de messages : 49
Age : 36
Localisation : Courdimanche 95800
Date d'inscription : 06/02/2009

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Mar 30 Nov - 23:25

Quelques photos supplémentaires, ben oui Rolling Eyes , je me suis rendu compte qu'il n'y avait aucune photo précise de la principale modif' en elle-même drunken , alors la voilà:

En 1er: fraisage des 2 côtés de la plaque support moteur "HD" afin qu'elle puisse descendre entre les plaques du chassis (il y a une partie que je n'étais pas obligé de supprimer, la partie centrale du côté droit) tout en gardant le réglage du calage moteur.
En 2: suppression d'un bout du chassis Embarassed afin que les têtes des visses du vérrouillage moteur puissent passer.
Création des 4 trous pour la fixation du support moteur, une fois fixé le support moteur permet de rigidifier la partie du chassis qui a été découpée.
A noter que les trous de fixation du support moteur ne sont pas symétriques mais ont le même entre-axes.
Il me reste 3mm de battement pour caler le moteur si je descends en taille de pignon Arrow à voir pour le 9 dents...

Côté gauche:







Côté droit:





Avec ses frères



Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Sam 4 Déc - 17:05

Voilà ce que j'ai eu le temps de faire hiers soir et cet aprèm'
Ma direction arrière Very Happy
Mes contraintes:
- ne pas toucher aux fixations du support lipos
- ne pas me fixer sur le chassis (pas assez de matière), donc me fixer sur le skid ou sur le support lipos

Et çà donne un système de direction encore différent avec inversion de la colonne sauve-servo.
L'effet Ackerman est biensûr pris en compte avec à peu près le même rapport qu'à l'avant (1/2).











Me reste à faire la rallonge pour alimenter le servo arrière, j'espère que le contro pourra fournir assez jus silent

Je remonte tout çà et je refais des tofs clown

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Remes67 le Sam 4 Déc - 19:12

Salut

Super classe ton 8 roues

Par contre fait gaffe car le bec interne du MMM n'est pas tres puissant et il ne delivre que 5.5 volt, j'ai eu le probleme en installant un servo savox 1258tg sur mon truggy et a chaque braquage le recepteur s'eteigné puis se rallumé donc j'ai du mettre un bec externe
Il faut savoir aussi que si le bec interne du MMM crame il peut te cramer aussi d'autre composant!!!

j'ai instalé celui la sur mon truggy, il supporte 4s max:
http://www.absolu-modelisme.com/modelisme/categorie/123-testeurs-daccus/produit/2226-lipo-regulator-6v-5a.html

er j'ai commandé celui la pour mon savage qui lui supporte 6s:
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=130425397744&ssPageName=STRK:MEWNX:IT

Par contre pour 2 servo je pense que 5 amp soit trop faible perso je partirais sur le ccbec pro de chez castle
http://www.castlecreations.com/products/ccbec.html

A+

Remes67

Nombre de messages : 35
Age : 34
Localisation : Wasselonne 67 Alsace
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Sam 4 Déc - 21:50

Salut,

Voilà la vidéo du test "indoor" en 8 roues directionnelles, ce n'est pas parfait mais à la vitesse à laquelle je vais rouler en franchissement çà ira très bien pirat



Bilan: çà tourne, mais ce que je craignais arriva, j'ai une chute de tension trop importante du Rx batterie, elle descend presque à 3v (affiché sur la télécommande), la Spektrum sonne et coupe le signal Sad

Merci Remes67, tu confirmes Wink

C'est un problème en BL, dès que tu mets un gros cerveau, le contro ne fournit pas assez de jus, là j'ai 2 Hitec de 24kgs chacun What a Face
Imaginez, tu roules tu veux tourner alors tu braques et là ... le monster BL cale clown si si il cale , tu relâches la direction et hop il repart ...

Je vais commander le CC BEC Specs bounce
Je ne peux pas mettre la version Pro car mon récepteur n'a pas assez de canaux (il en faut 2 de dispo pour le connecter)

Djbobnico

avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Sam 25 Déc - 23:39

Salut,

CCBEC reçu
Pour l'alimenter, je me suis repris sur la soudure des fiches de connections aux batteries et j'ai rajouté des connecteurs deans afin de pouvoir le débrancher à volonté. Le récepteur sera donc maintenant alimenté par la prise bec du CCBEC.



Il me faut supprimer l'alimentation venant du contro (selon la notice), j'ai "déclipsé" la borne "+" fil rouge de la prise bec du contro que j'ai isolé sous thermo.



Sur le récepteur Spektrum SR3300, la prise bec du contro restera branché sur "THR" et le CCBEC sera branché sur "AUX".

La suite, au remontage santa

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Rico le Dim 26 Déc - 0:56

Salut Wink ,

peut-tu STP nous réaliser un petit Tuto cheers dans la section Tuto Cool , histoire d'avoir une base sur le sujet puissance de sortie pour les servos sur les controleurs BL Question , pourquoi faire cette modif , sont utilitée , le matos a utilser et la façon de réaliser proprement le montage .

Merci
Rico

_________________
avatar
Rico
Fondateur
Fondateur

Masculin Nombre de messages : 780
Age : 49
Localisation : Val d'Oise
Date d'inscription : 06/05/2008

http://hpibaja.easyforumpro.com/

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Djbobnico le Dim 2 Jan - 19:56

Salut,

j'ai testé le CCBEC cheers chute de tension il n'y a plus.
Sans le CCBEC, la valeur affichée sur la télécommande descendait de 6v à 3,8v quand je braquais les roues.
Maintenant la valeur passe de 6,2v à 6v lors du braquage.
Il faut que je lui mettes un interrupteur, mais j'expliquerai tout çà dans un petit tuto, je vais essayer de prendre les valeurs des courants des servos avec une pince ampéremètrique.

A+

Djbobnico
avatar
Djbobnico

Masculin Nombre de messages : 345
Age : 39
Localisation : Essonne
Date d'inscription : 20/01/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Remes67 le Dim 2 Jan - 22:14

Salut

C'est nicket tout ça, je me suis finalement acheté le même bec pour mon savage
Par contre pour le fil rouge que tu a debranché sur la prise du MMM j'ai fait la même chose mais je me suis rendu compte qu'il fallait la rebrancher lorsque tu effectue des reglages du MMM par le castle link

A+

Remes67

Nombre de messages : 35
Age : 34
Localisation : Wasselonne 67 Alsace
Date d'inscription : 25/07/2010

Revenir en haut Aller en bas

Re: Savage Flux Nabucho 8x8x4 => 8x8x8

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas
